艾瑞澤5汽車電子控制單元CAN通信數據讀寫車輛網絡系統交互接口

艾瑞澤5的網關接口數據交換通常涉及車輛內部電子設備之間的信息傳輸，包括車身系統、娛樂系統、遠程控制、車輛狀態監控、CAN數據采集分析、整車DBC控制策略等信息。

艾瑞澤5作為一款采用CAN協議的汽車，其CAN通信的開發可以提高車輛的安全性、可靠性和實時性。CAN協議是一種用于汽車內部通信的網絡協議，它允許車輛內不同設備之間進行數據交換，從而為駕駛員提供更好的駕駛體驗。

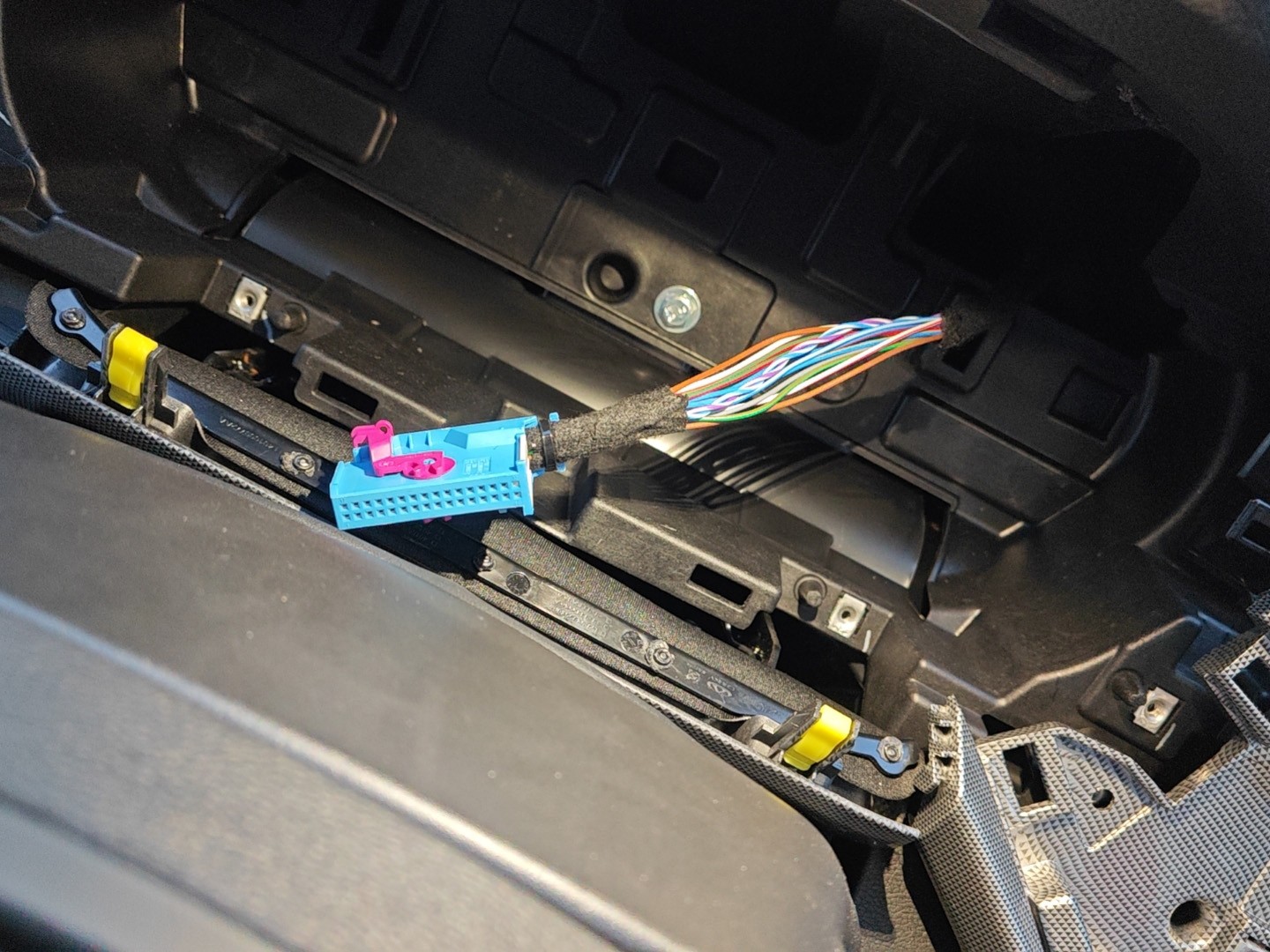

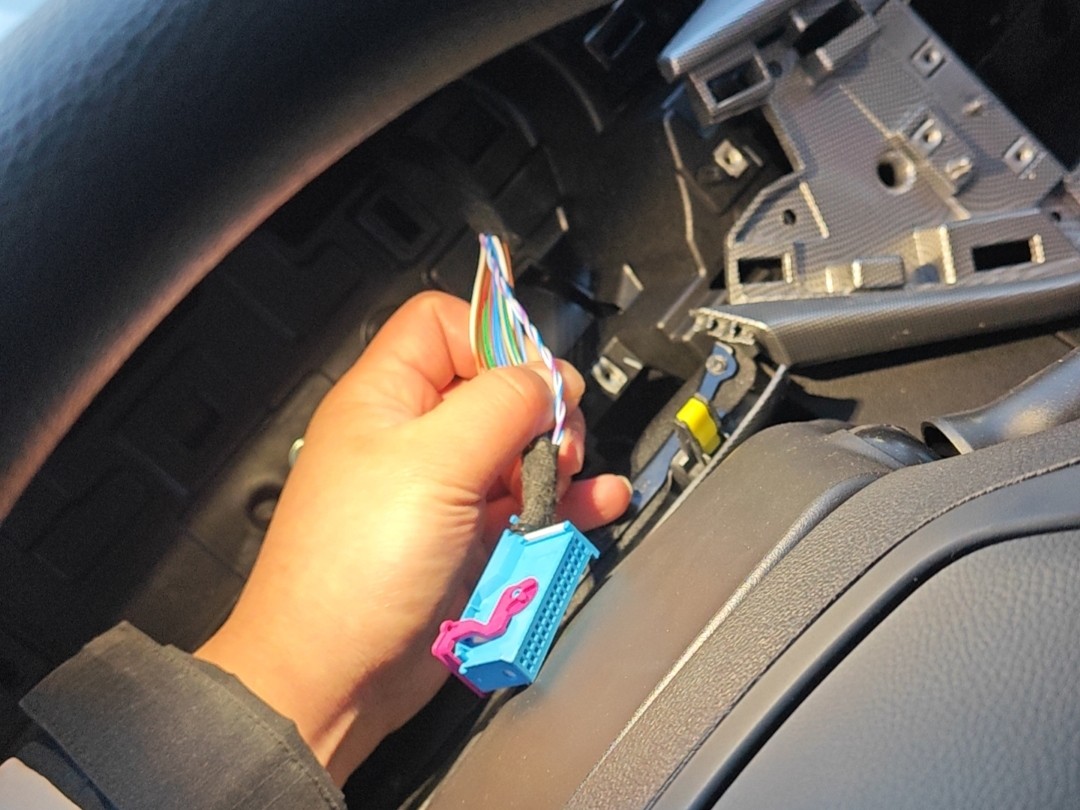

速銳得開發艾瑞澤5 CAN通信總結了一些關鍵點：作為駕校、公務用車管理、數據采集項目上，客戶和技師都必須了解CAN協議：開發者需要對CAN協議有深入的了解，包括其工作原理、消息幀結構、錯誤檢測和處理機制等。艾瑞澤的數據物理硬件接口不在OBD接口上，該車有網關作為數據隔離，采集數據需要拆卸掉儀表盤，找到儀表后邊的插口，分別出雙絞線，然后通過萬用表測試雙絞線分別的電壓，辨識出某一條為CANH，某一條為CANL，將CAN分析儀或接口卡，并聯接入，以便于讀取和發送CAN消息。

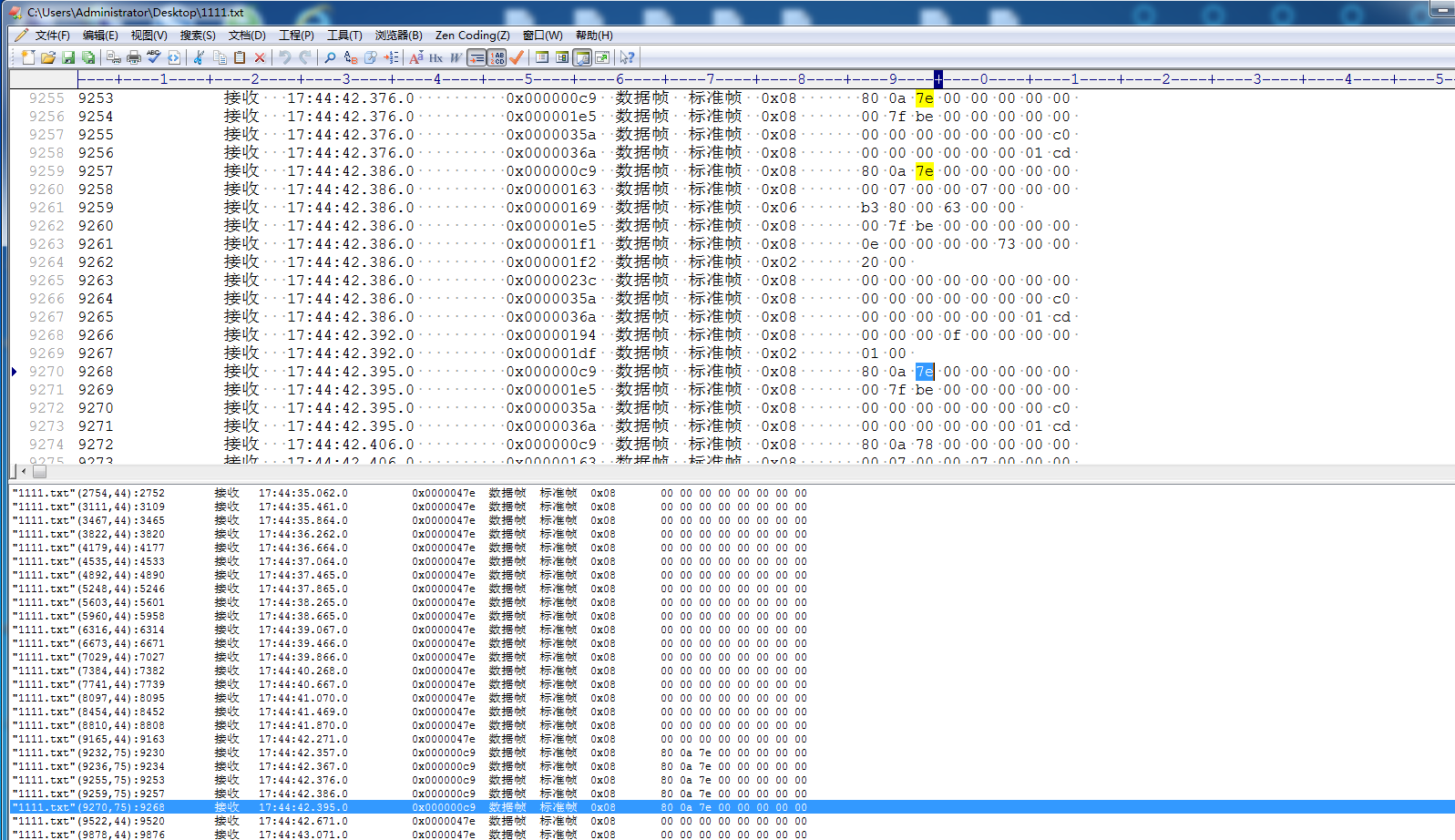

我們通過SPY3或周立功CANopen軟件工具來監控和調試CAN總線上的數據流，這些工具可以幫助開發者分析CAN消息和優化通信協議。就一般的項目中，不會涉及太多的ECU編程，除非需要實現特定的功能，這可能涉及讀取和寫入ECU中的數據，一般性項目，只是讀取數據就足夠用了。

艾瑞澤5的CAN通信開發是一個復雜的過程，需要跨學科的知識和技能。開發者應該具備汽車電子、網絡通信和軟件開發的綜合能力，以確保開發的系統既高效又可靠。

 如果您想要增加CAN接口或進行其他電子相關的改裝，以下是一些可能需要考慮的因素：首先，我們需要了解車輛電路：我們在采集CAN數據之前，可以通過速銳得了解車輛的電路布局和電氣系統矩陣方案是非常重要的。這有助于確保改裝的安全性和功能性，獲得接口定義、引腳定義、CAN定義及其對應連接的位置、電壓、傳輸數據的方式，比如LIN協議、CAN協議，分別進入到具體的哪個控制單元，包括哪些信息。

由于整車電子系統復雜，如果可以，建議由專業的技術人員進行改裝，現場需要準備筆記本、萬用表、示波器、診斷儀等相關的工具。我們在采集數據的過程中，要保證汽車用車的安全性，將車改裝時應確保所有電線連接正確，避免短路、回路、CAN通信故障或其他風險。

再次，當外部設備插入進入后，要測量電壓、功耗、休眠等狀態，需要確保新接入上位機設備與車輛現有的系統兼容，以避免數據交換出現問題，比如中斷式的診斷請求，這個在行車途中是絕對不允許的，那么就必須用到CAN監聽的手段，這也是技術路線的關鍵要素。

考慮到上位機設備接口可能需要供電，我們要確保車輛的電源系統能夠支持額外的負載，切勿采用過高功率的設備，比如汽車一般是12V3A的輸出，那么如果采用過高功率的上位機，OBD接口供電不足，可能需要自主增加逆變器，升級電源系統或使用專用的充電器。

最后，新增上位機、無線網關設備在改裝完成后，要進行全面的功能測試，確保所有設備都能正常工作，所有的通信均為正常，不可強行逆向，導致報故障碼，也不可將CAN通信速率調整過快，更不能通過診斷請求ECU數據反饋過快，安裝中要保持線路整潔有序，避免亂拉電線，堅決對決CANH和CANL搭碰到一起。

通過艾瑞澤5的網關接口數據交換是一個復雜的過程，涉及多個因素，包括車輛內部電子設備之間的信息傳輸、增加CAN接口或進行其他通信網關電子相關的改裝等。
