擎耀解碼智能汽車可替換LED前照燈控制運行組成原理方案

智能汽車可替換LED前照燈控制運行的原理涉及多個方面，包括自適應前照燈系統（AFS）的工作原理、傳感器的應用、步進電機的控制以及模糊控制策略等。當下時代的智能汽車燈光控制系統通過車載網關控制單元集中控制，表現特殊點的有特斯拉，僅通過前車身控制器，整個系統就包括了燈光旋轉開關、車燈變光開關、左LED前照燈總成、右LED前照燈總成、轉向柱電子控制單元、CAN數據總線接口、組合儀表控制單元、車載網關控制單元等器件。

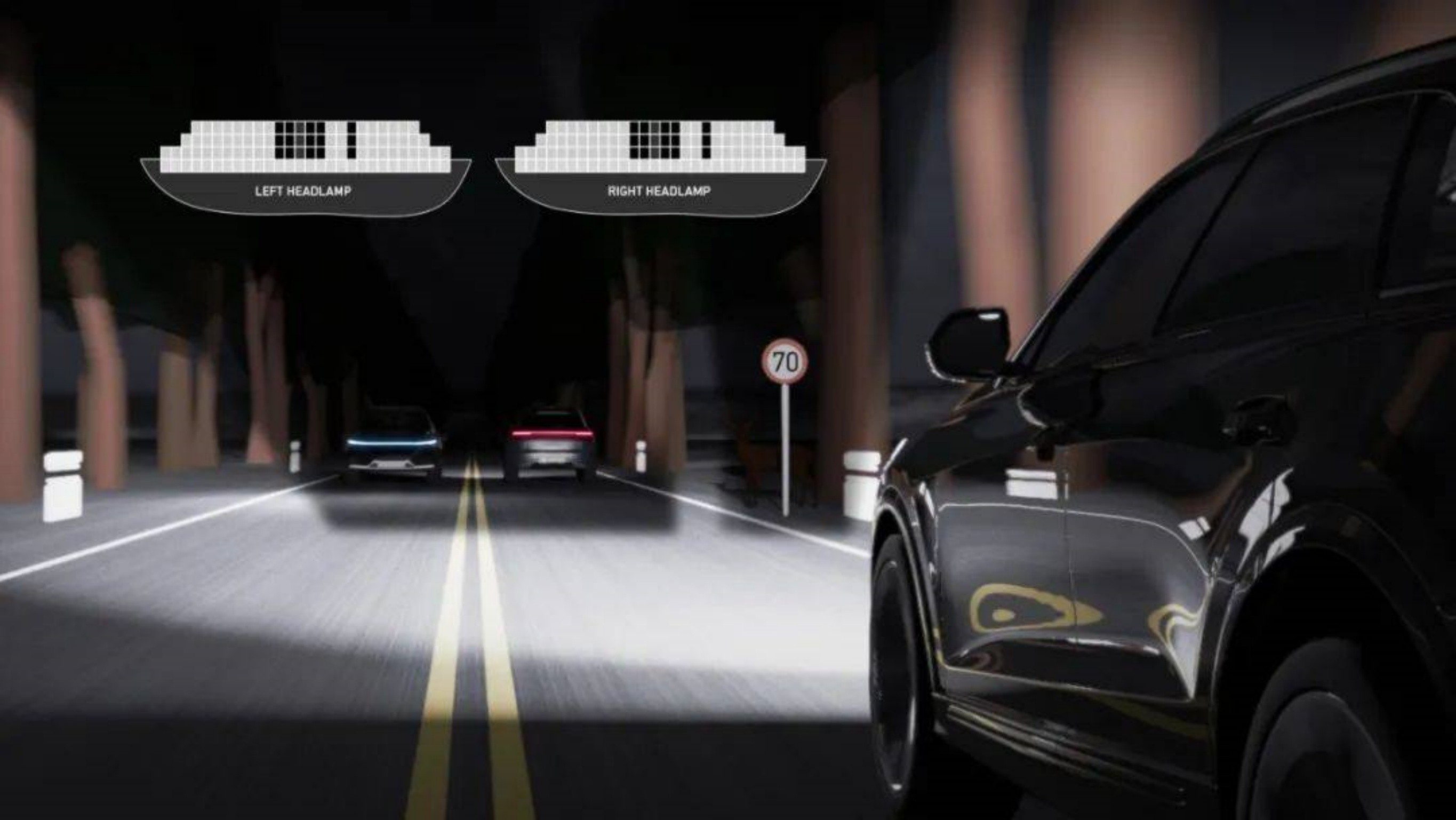

變光開關、轉向開關和輔助操作系統一般連為一體，開關之間通過內部線束和轉向柱裝置連接為多，當燈光旋鈕旋至近光燈時變光開關向下按動，內部開關接觸觸電。但是在中控屏中的顯示，通過軟件控制汽車的情況下，是通過CAN數據去控制前照燈的變光，帶有矩陣自適應的大燈，就會自動變光。

自適應前照燈系統（AFS）的工作原理

   水平方向偏轉控制：在車輛轉彎時，AFS系統通過水平方向上的偏轉控制，使近光燈能夠隨著彎道轉向，提供更好的照明效果。這種控制通常依賴于車速傳感器和方向盤角度傳感器的信號。

   垂直方向偏轉控制：當車輛在上坡或下坡時，AFS系統通過垂直方向上的偏轉控制，調整遠近光燈的角度，以優化照明范圍。這通常需要車身高度傳感器或加速度傳感器來檢測車輛的姿態變化。

當汽車任何時候變光控制向上拉動，內部開關通過連接車燈控制觸點，轉向柱控制單元接收到模擬信號，控制單元就會把這個模擬信號轉換成數字信號（即CAN信號），通過舒適性CAN總線將數據發給車載網關控制單元和組合儀表。基于這個邏輯，擎耀在解碼的過程中，需要驗證燈光給出的數據反饋，前照燈組的數據有分左右，通過CAN或者LIN給出數據反饋，保證儀表盤不會報警，網關不會存留故障碼信息等，

為了節能省電，大部分汽車會在5～10年內沿用LED模塊照明的方式，現在DLP覆蓋率和激光大燈一樣，還不到1%，ADB大燈按照智庫報告，2024年覆蓋還不到6%，LED占比68%，其中還有24%的鹵素大燈汽車。從發展角度看，LED依舊是主流，大眾、豐田、比亞迪、通用、特斯拉等大車企，依舊保持沿用，DLP大燈自有部分新勢力在用，因為車造的X，就通過科技手段加持，要不然，真的沒有什么可圈可點的，就是模塊堆砌。

目前，可替換后裝LED整個方向都向超高亮，例如6500K發展，可以做成汽車的遠光燈、近光燈、制動燈、日行燈、轉向燈、其他射燈、船舶燈等各種，在照明平面、立體形狀、面積、溫度、耐久、顏色、炫光、電子創新、功能流水、音樂律動等多個方向齊頭并進，具備了起點高、彈性大、產品持續升級的三大特點，這個，以后再講。

另外就是數據和傳感器的應用廣泛，例如增加車速傳感器，可用于監測車輛的行駛速度，以便AFS系統根據車速調整燈光的角度和照射范圍。方向盤角度傳感器的數據應用，可以檢測方向盤的轉動角度，從而判斷車輛的轉彎方向和程度，為AFS系統的水平偏轉控制提供依據。電子高度調節傳感器可以檢測車輛在垂直方向上的姿態變化，如上坡或下坡，以便AFS系統進行相應的燈光調整。

   其他部件還有隨動轉向中的步進電機參與，通過方向盤轉向角度控制步進電機的步進角度和速度，可以實現精確的燈光補光調整。

擎耀軟件上的模糊控制策略，為了提高前照燈LED照明系統的智能化水平，我們先進軟件系統引入了模糊控制策略。模糊控制是一種基于模糊邏輯的控制方法，可以處理不確定性和非線性問題。在大燈隨動轉向系統中，模糊控制可以根據傳感器輸入的模糊信號（如車速、方向盤角度等），通過模糊規則推理出合適的燈光補光調整策略，這雖然需要大量的時間去驗證、調校系數，但是這是提升用戶體驗的重要部分。

另外就是不同人的駕駛習慣對控制策略也有影響，比如以前我們給后裝可替換LED客戶的前照燈控制方案中，碰到一個問題，關于大燈總成延時休眠方面的。在測試中，我們在正常駕駛完畢，停車熄火后，有的司機是先松開剎車然后點擊熄火按鍵，有的司機是即便熄火后依舊踩著剎車，開門確定整車沒有移動狀態開門的情況下才松開剎車。這里就會涉及CAN總線的休眠機制，整車休眠的時間不同，會對整車大燈的控制帶來一些影響。雖然是很細節，但是如果車燈提前休眠，帶總線喚醒的，那么光圈就會保持常亮狀態，等到汽車鑰匙關閉，整車休眠，光圈才熄滅。

你看，智能汽車可替換LED前照燈控制運行的原理是一個綜合性的系統工程，它涉及多個傳感器的數據融合、先進的控制算法以及精確的執行機構的精確控制。這些技術共同協作，確保了汽車在各種復雜路況下的照明安全和舒適性，也體現了人性化的行為習慣的融合。
