在現代汽車設計中，智能照明系統扮演著至關重要的角色。其中，汽車大燈的電動調節功能不僅提高了夜間行車的安全性，還增強了車輛的科技感和便利性。然而，要實現精準的大燈角度調節，步進電機的位置反饋機制尤為關鍵。擎耀和你一起探討步進電機位置反饋在汽車大燈電動調節上的應用及其解決方案。

汽車LED照明系統它不僅關乎夜間行車的安全，也影響著車輛的整體外觀與駕駛體驗。汽車大燈作為照明系統的核心組件，其高度調節功能尤為關鍵，它確保了在不同路況和載重條件下，燈光能夠正確照射，既保障行車安全，又避免對對向車輛造成眩光。特別是在越野車汽車大燈高度調節的方案實現，旨在提供一種高效、實用的解決方案。

汽車LED大燈高度調節控制系統的必要性。當車輛負載變化或乘坐人數增減時，車身高度會相應改變，導致大燈照射角度出現偏差。若大燈指向過高，則光線可能直射對面駕駛員的眼睛，造成眩光并降低自身視野；若指向過低，則近光燈的照射范圍將縮短，遠光燈的效果也會大打折扣。因此，一個能夠根據不同情況調整大燈高度的系統，對于提升夜間行車的安全性至關重要。

大燈高度調節的技術方案上，目前市面上普遍采用的有兩種調節方式：手動調節和自動調節。

手動調節通常通過機械旋鈕或滑動開關實現。駕駛員可以根據實際需要，停車后手動調整大燈的垂直角度。這種方式簡單直接，成本較低，但需要駕駛員有一定的經驗來判斷調節量，且每次負載變化都需要重新調整。手動調節與LED大燈總成里的步進電機相關，帶位置反饋，與汽車LINBUS結合。

自動調節則是通過車輛的傳感器和電子控制單元（ECU）來實現。當車輛載重或遇到顛簸路面時，車身高度傳感器會檢測到這些變化，并將CAN數據發送至ECU。ECU經過計算后，指令執行機構對大燈的角度進行微調，以確保照明始終處于最佳狀態。這種調節方式智能化程度高，適應性強，但技術復雜度和成本相對較高。

通過思考，為了實現最佳的大燈高度調節效果，以下是一些我們做過案例中建議的實施步驟，具備一定的獨創精神，可以幫助行業快速行動：

1. 確定需求：根據車型定位和使用場景，決定采用手動還是自動調節方案。對于經濟型車輛，手動調節可能更合適；而對于高端車型，自動調節則能提供更好的用戶體驗，對于改裝車輛，必須實現LIN線的解碼匹配和步進電機的工作形式、步數、電壓、位置反饋及LED流光的控制組合邏輯。

2. 設計集成：對于自動調節系統，需要將高度傳感器、ECU和執行機構等部件合理布局，確保它們與車輛其他CAN網絡通信系統的兼容性和整體美觀。

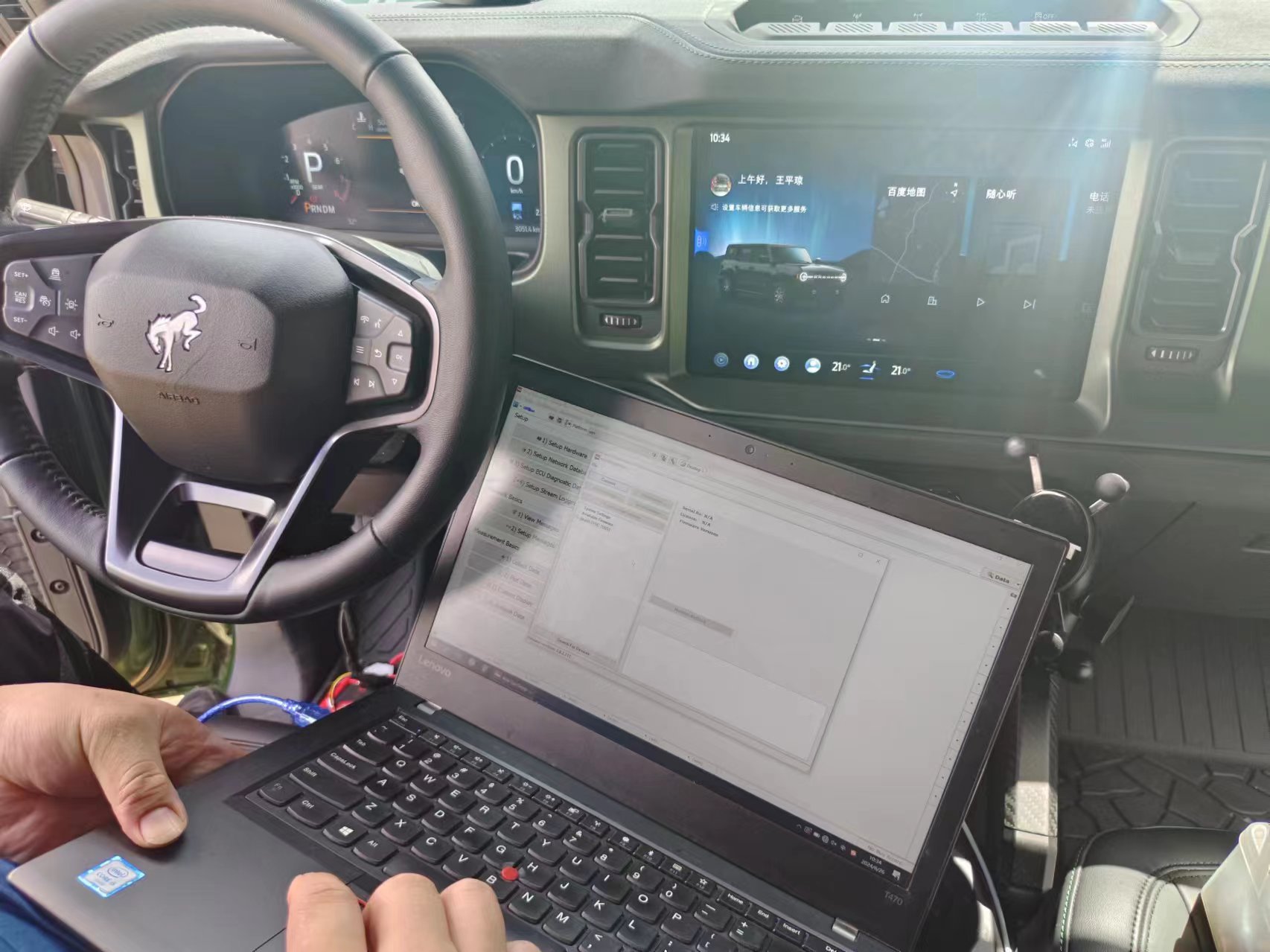

3. 軟件編程：為ECU控制器編寫算法，使其能夠準確解析傳感器數據，并計算出合適的大燈角度調整值，包括流光效果，點亮方式、上下控制掃描等。

4. 測試驗證：在不同的負載和路況下對系統進行測試，確保大燈高度調節的準確性和穩定性，特別是涉及LIN總線的轉向燈、近光燈、日行燈的控制邏輯上比遠光燈更要嚴謹，有的近光燈、轉向燈、ACC+日行燈會過電流，通過電流給ECU反饋。

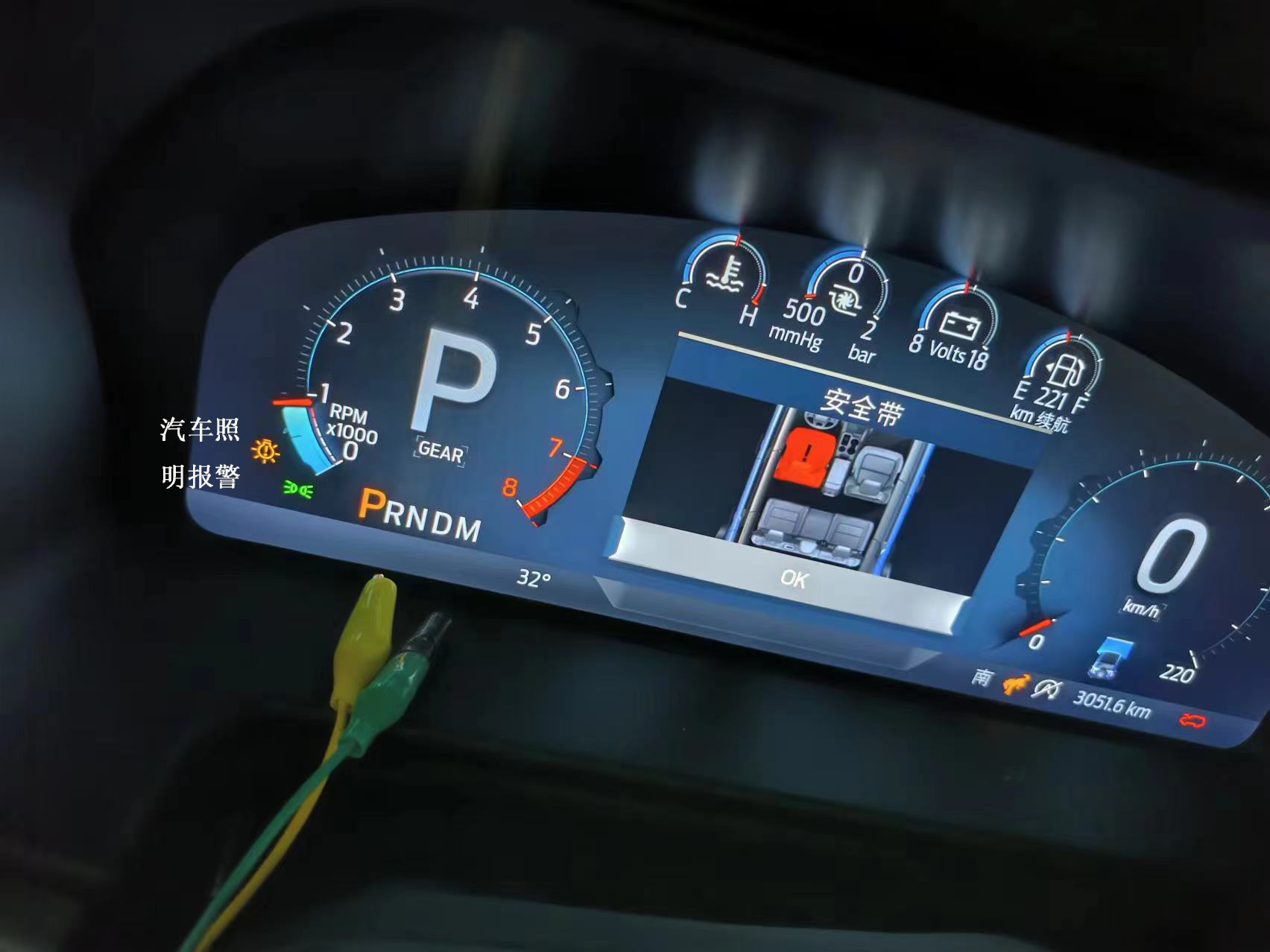

那么，在汽車LED照明中，步進電機在大燈調節系統起到關鍵作用，而且副廠件或者改裝件匹配不了就會導致儀表盤報警。步進電機是一種能夠精確控制角位移的執行器，它通過接收電控單元（ECU）的脈沖信號，以固定的角度逐步轉動。在汽車大燈調節系統中，步進電機負責調整大燈的俯仰角度，以適應不同的駕駛環境及滿足法規要求。

然而，步進電機并非完美無缺。在沒有適當位置反饋的情況下，一旦發生失步現象，即實際轉動的角度未能跟上控制脈沖的指令，就會導致大燈照射方向的偏差，影響照明效果甚至行車安全。因此，引入位置反饋機制成為提升系統可靠性和準確性的關鍵。

一種常見的位置反饋解決方案是采用旋轉編碼器。旋轉編碼器與步進電機同軸安裝，能夠實時監測電機軸的旋轉角度，并將這個信息反饋給ECU。通過對反饋數據與目標位置的對比分析，ECU可以判斷是否發生了失步，并進行相應的調整。這種閉環控制系統大大提高了大燈調節的精度和響應速度。

除此之外，磁性傳感器也是另一種有效的位置反饋元件。通過檢測安裝在步進電機上的磁體的磁場變化，磁性傳感器能夠準確地測量電機轉動的實際位置。這種方法的優勢在于非接觸式測量，減少了磨損和故障率，同時也易于集成到現有的車輛系統中。

為了進一步提升系統的智能化水平，一些先進的解決方案還結合了車輛其他傳感器的數據，如車速、方向盤轉角和懸掛系統的狀態等，通過復雜的算法動態調整大燈的方向。這不僅使得大燈調節更為精準，也提供了更好的道路照明和駕駛體驗。

汽車大燈高度調節是提升夜間行車安全的關鍵技術。步進電機位置反饋在汽車大燈電動調節系統中發揮著至關重要的作用。擎耀通過采用旋轉編碼器、磁性傳感器等位置反饋技術，并結合智能算法處理，可以確保大燈調節的準確性和可靠性，從而提升夜間行車的安全和舒適，無論是選擇手動還是自動調節方案，都能顯著提高照明效果，減少安全隱患。隨著汽車電子技術的不斷進步，未來這一領域還將呈現出更多創新的解決方案，為駕駛員提供更為智能化的車燈系統。
